Guasto del disco rigido

Article ID Code:GK-HDD-02

Diagnostic

1. Installazione anomala. Verificare che l'installazione dell'HDD segua la procedura corretta. Per istruzioni, fare riferimento al video di installazione dell'HDD fornito di seguito.

   Tutorial per l'installazione dell'HDD IT12. Questo tutorial è applicabile anche ad altri modelli.

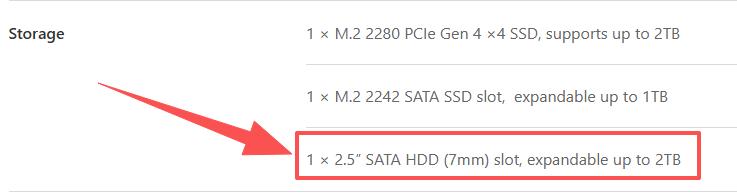

2. Verifica della conformità: assicurati che l'HDD installato soddisfi le specifiche del prodotto GEEKOM: 1 slot per HDD SATA da 2,5" (7 mm), SATA 3.0.

   Per visualizzare le specifiche del disco rigido SATA, è possibile cercare il modello dell'HDD tramite un browser Web, controllare le informazioni sulla custodia dell'HDD o consultare la pagina dettagliata del prodotto in cui è stato acquistato.

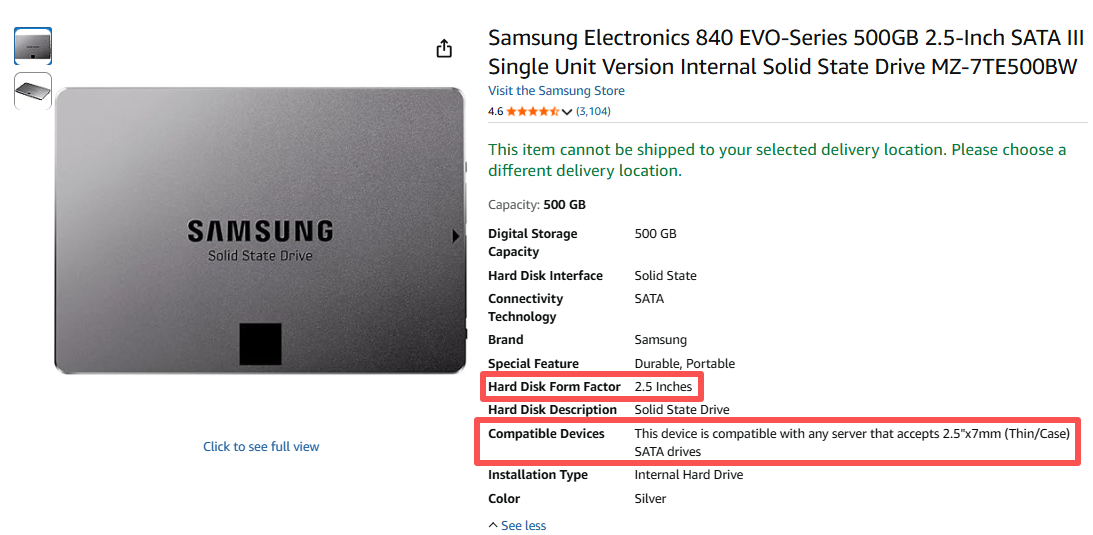

   Prendiamo ad esempio l'aggiunta di un Samsung SSD 840 EVO al modello IT13.



3. Cavo piatto dell'HDD danneggiato. Collegare e scollegare frequentemente questo cavo può facilmente danneggiare il connettore. Danni o contatti difettosi nel connettore del cavo possono impedire al dispositivo di riconoscere l'hard disk aggiunto e, nei casi più gravi, potrebbero causare la mancata accensione del dispositivo.

   Solution:

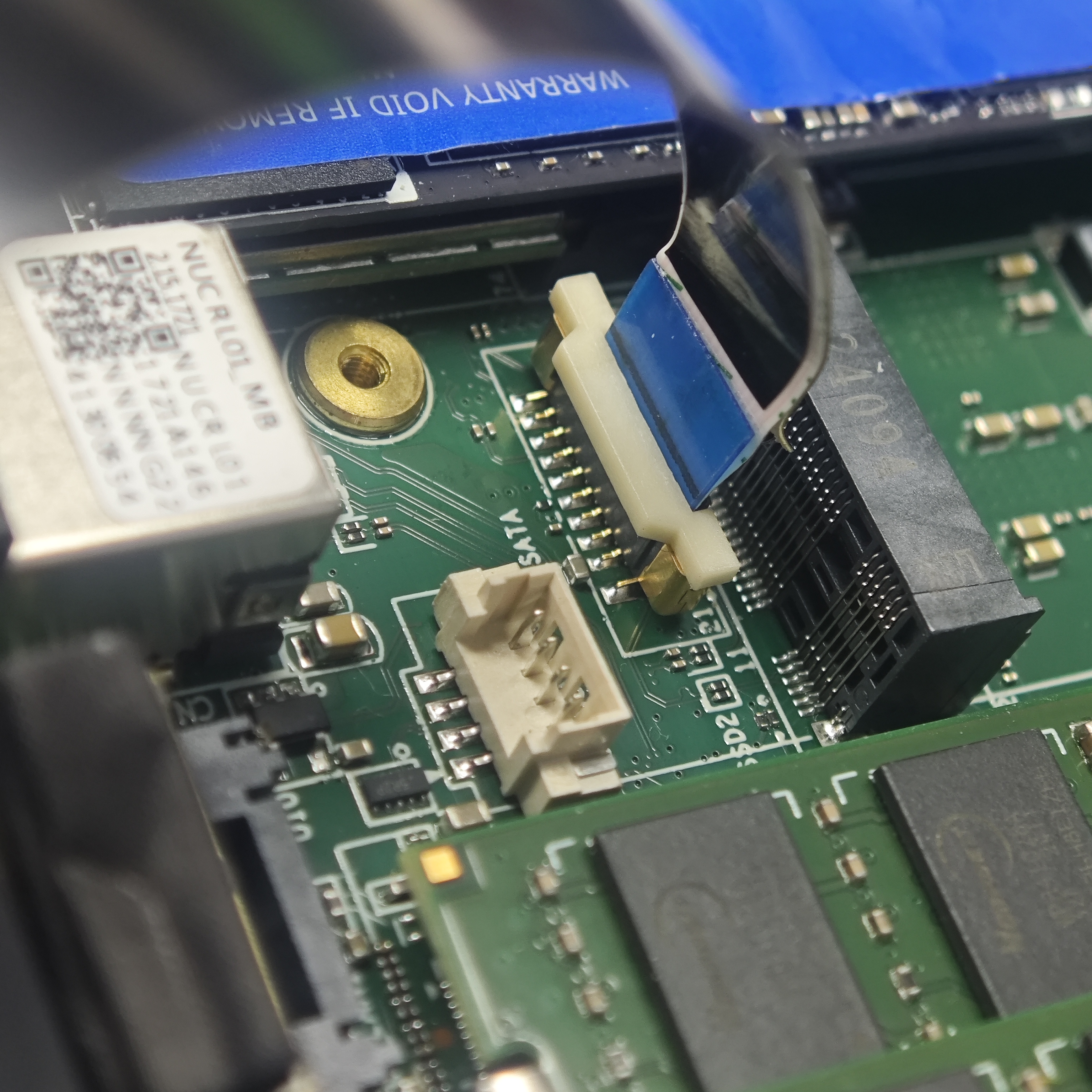

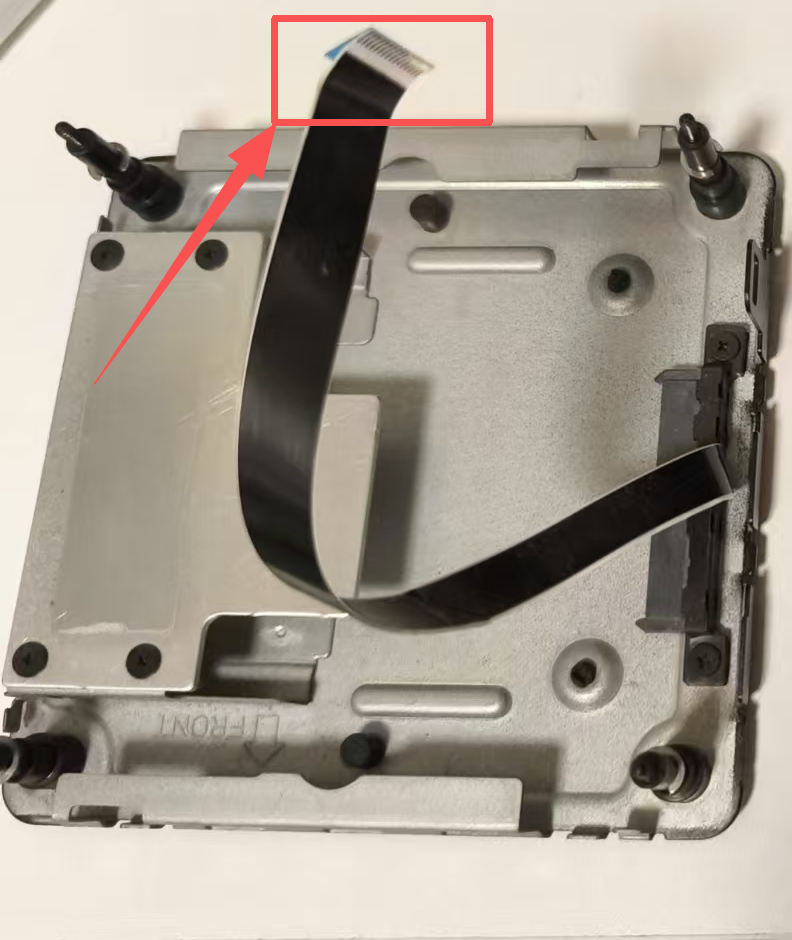

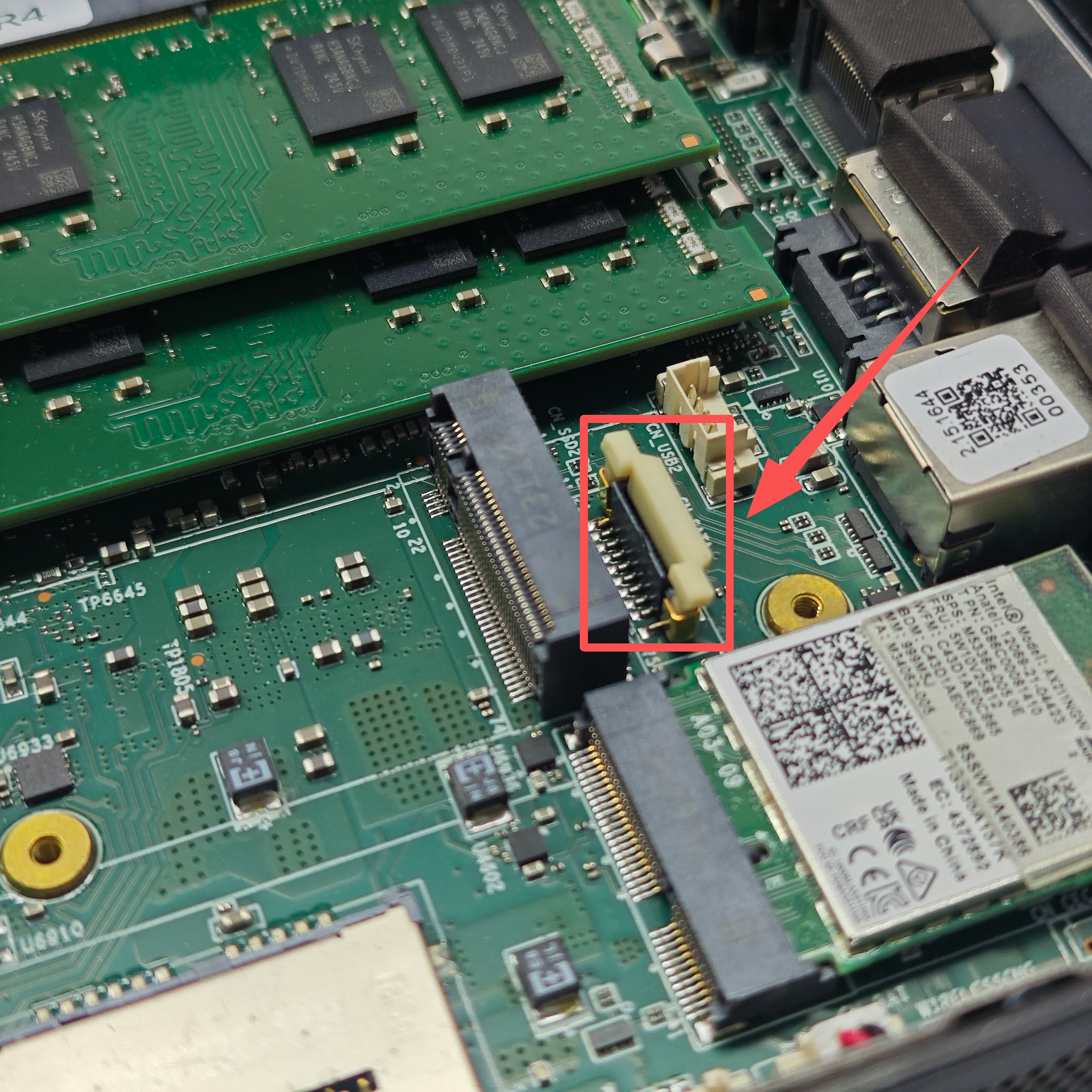

   A.Contatto difettoso al connettore terminale: ricollegare il cavo a nastro e correggere l'orientamento di inserimento. Fare riferimento all'immagine sottostante.

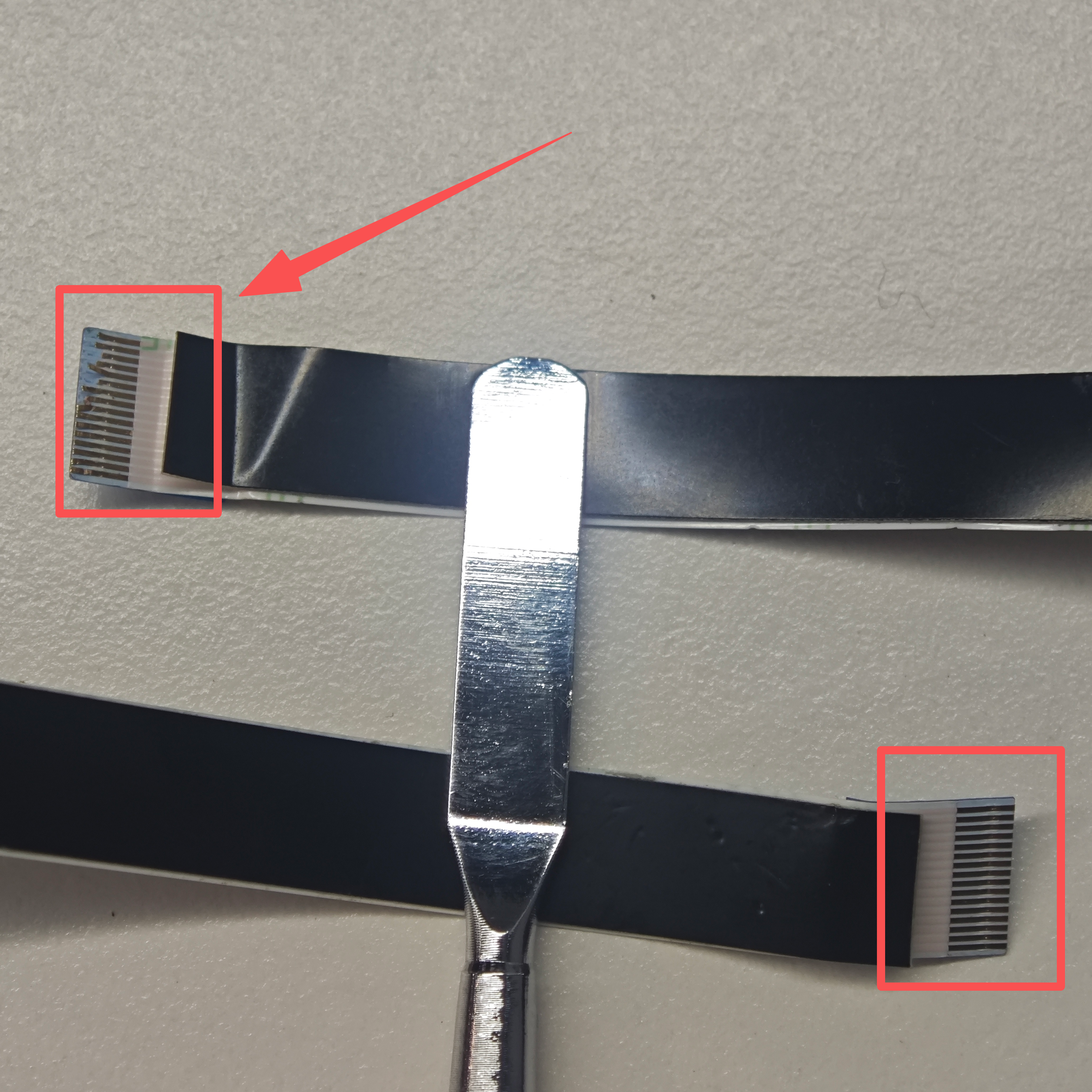

   B.Il cavo a nastro terminale è danneggiato, come mostrato in figura. Sarà necessario acquistare un nuovo cavo a nastro SATA per sostituire il modulo SATA danneggiato. Link per l'acquisto:https://www.amazon.com/Intel-Drive-Cable-Black-Compatible/dp/B0D5VNWVRY

4. Verificare se l'HDD è riconosciuto: nel BIOS, accedere alle opzioni SSD e verificare se il nome dell'HDD compare nell'elenco degli SSD rilevati.

• La memoria e i dischi rigidi installati internamente nei prodotti GEEKOM possono essere visualizzati nel BIOS per informazioni sul modello e sulle specifiche corrispondenti. Per accedere al BIOS, premere ripetutamente il tasto Canc/Canc durante l'avvio o il riavvio finché non viene visualizzato il menu del BIOS.

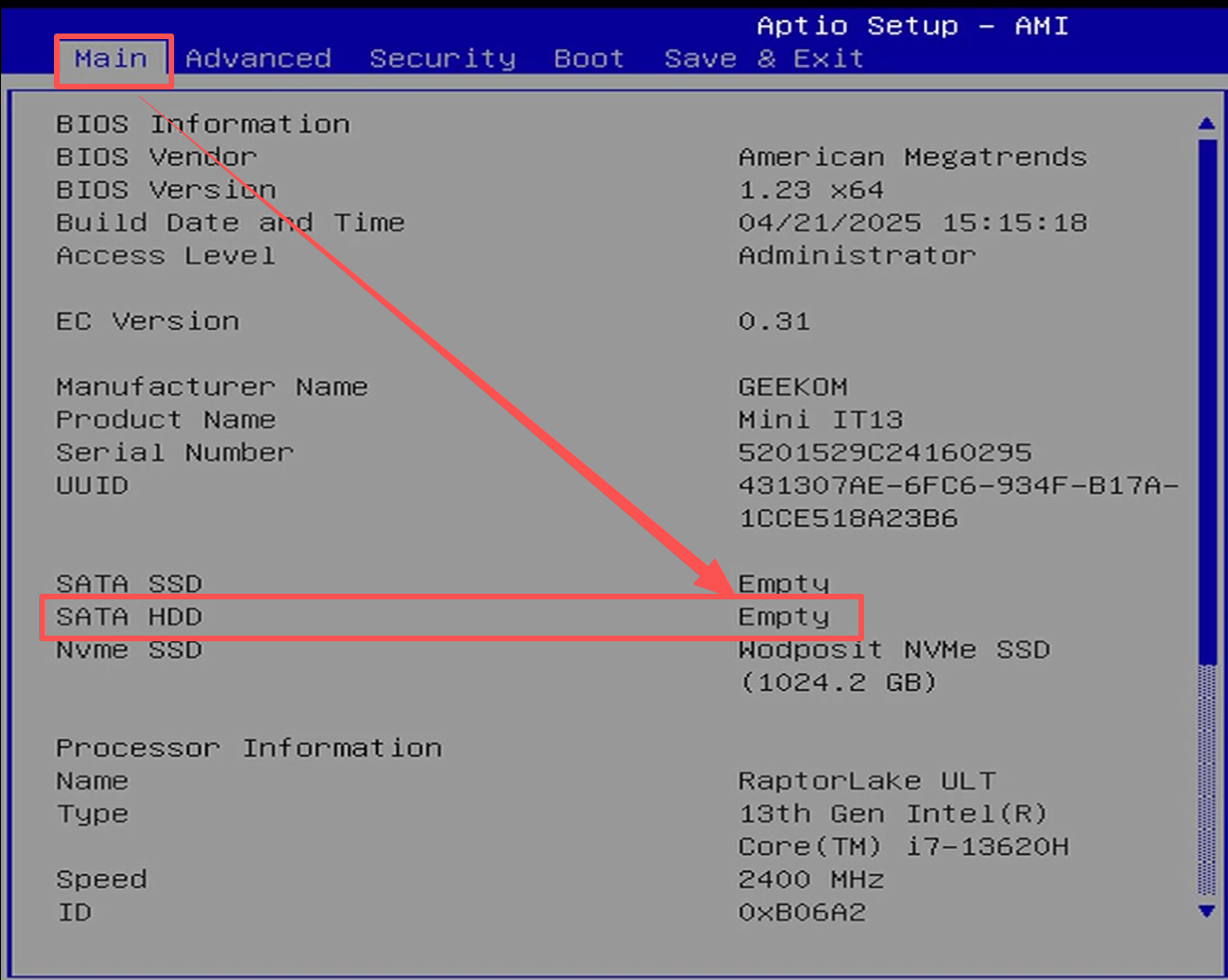

• Andate alla scheda Main nel BIOS e scorrete verso il basso fino a visualizzare le informazioni sull'SSD. Prendendo come esempio l'IT13, il confronto tra la presenza di un HDD installato e la sua assenza è mostrato nella figura seguente.

  Suggerimento: in alcuni modelli GEEKOM, le informazioni sul disco rigido e sulla memoria potrebbero essere visualizzate nella scheda Avanzate del BIOS o nell'opzione Informazioni di sistema, che deve essere selezionata e immessa per visualizzare i dettagli.

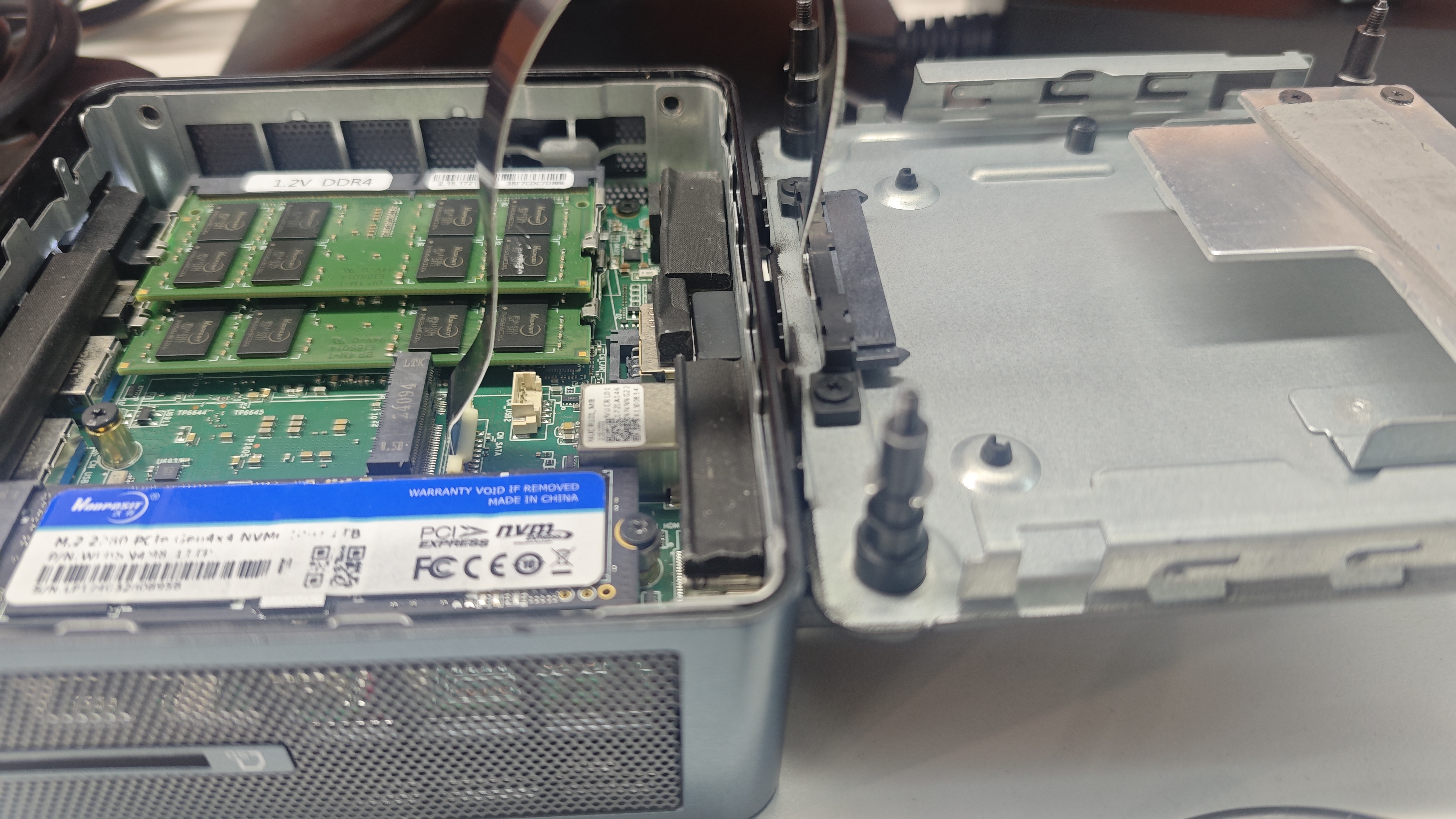

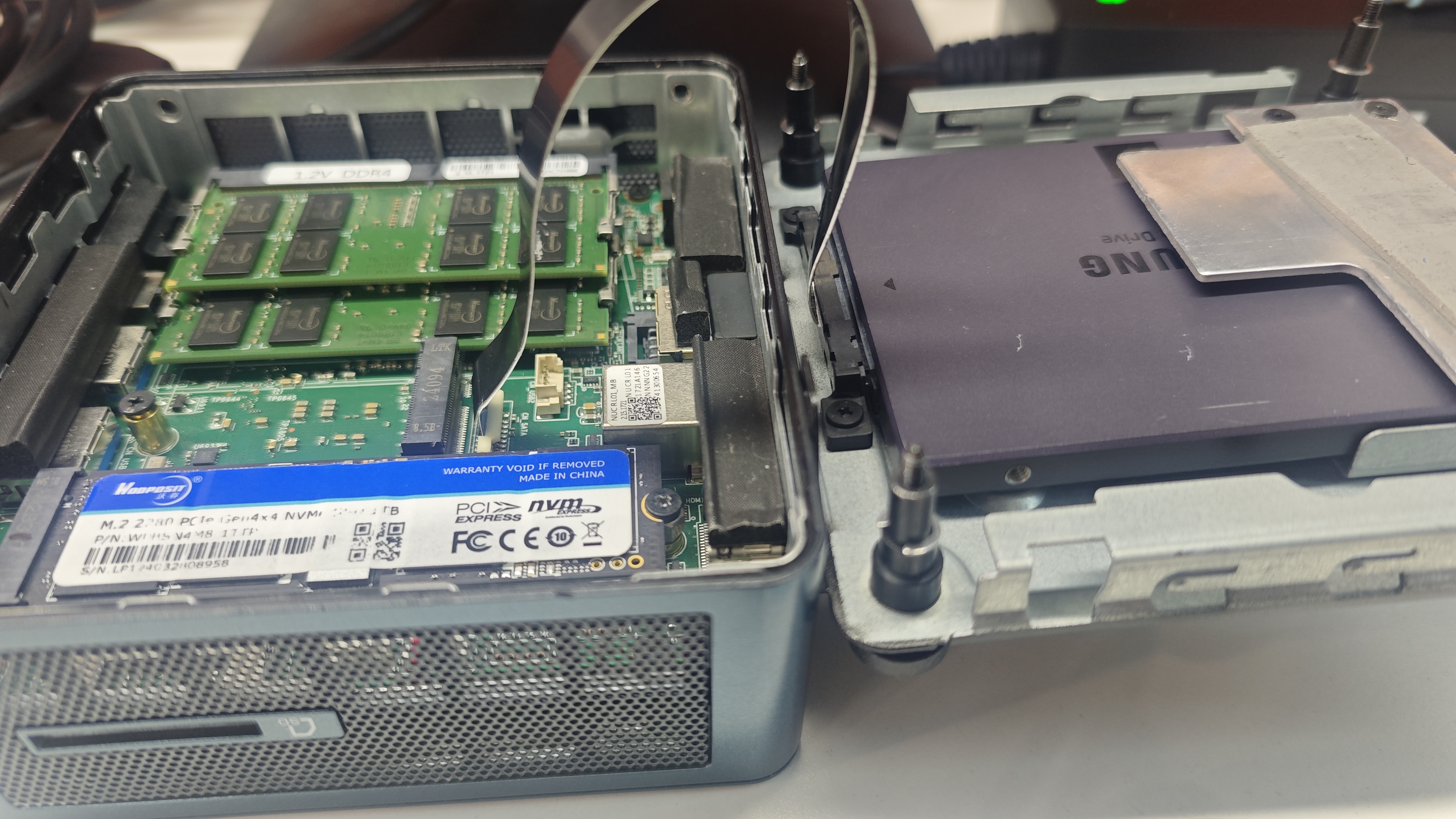

  The IT13 has a SATA HDD installed.	No SATA HDD installed on IT13.

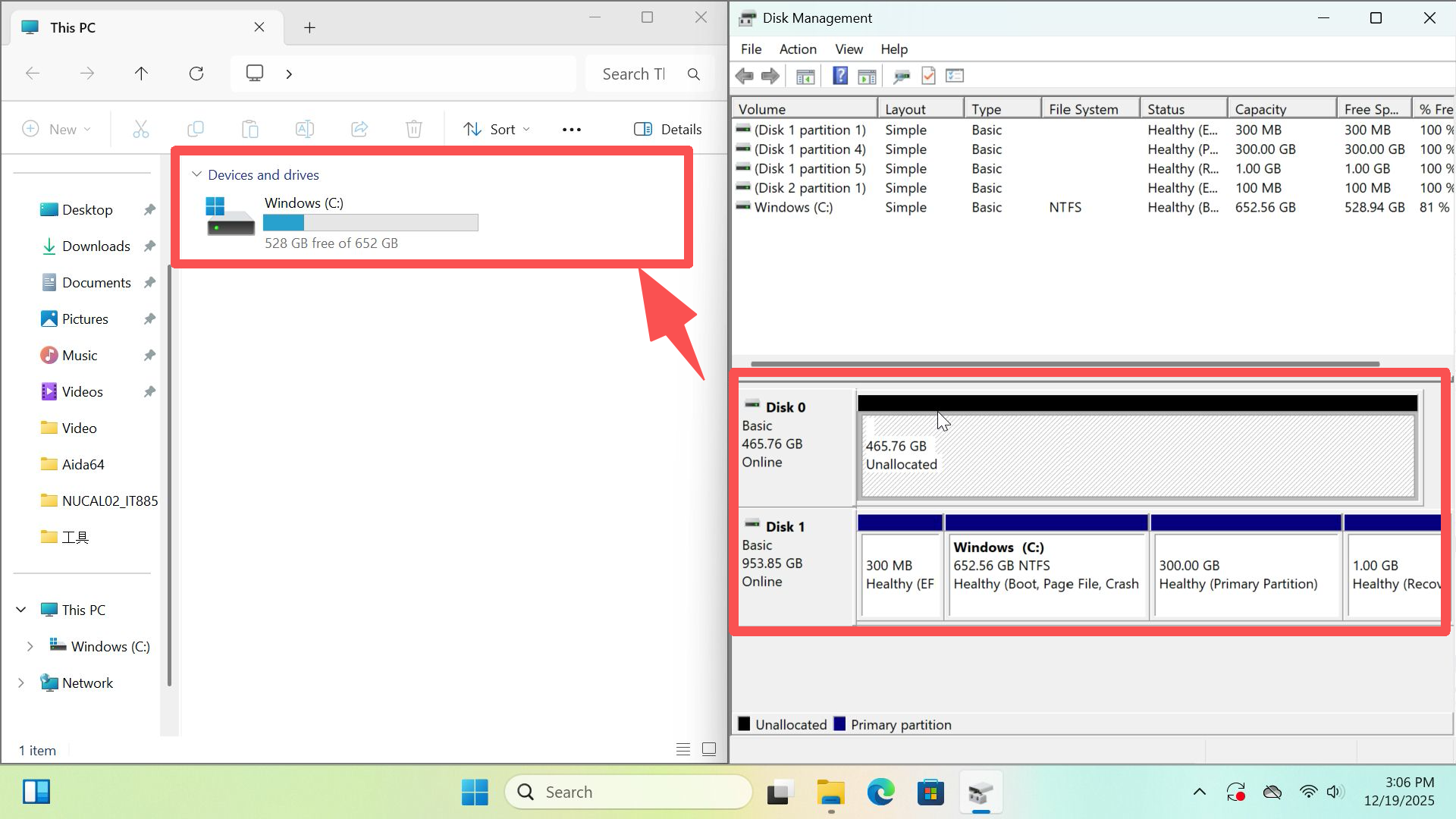

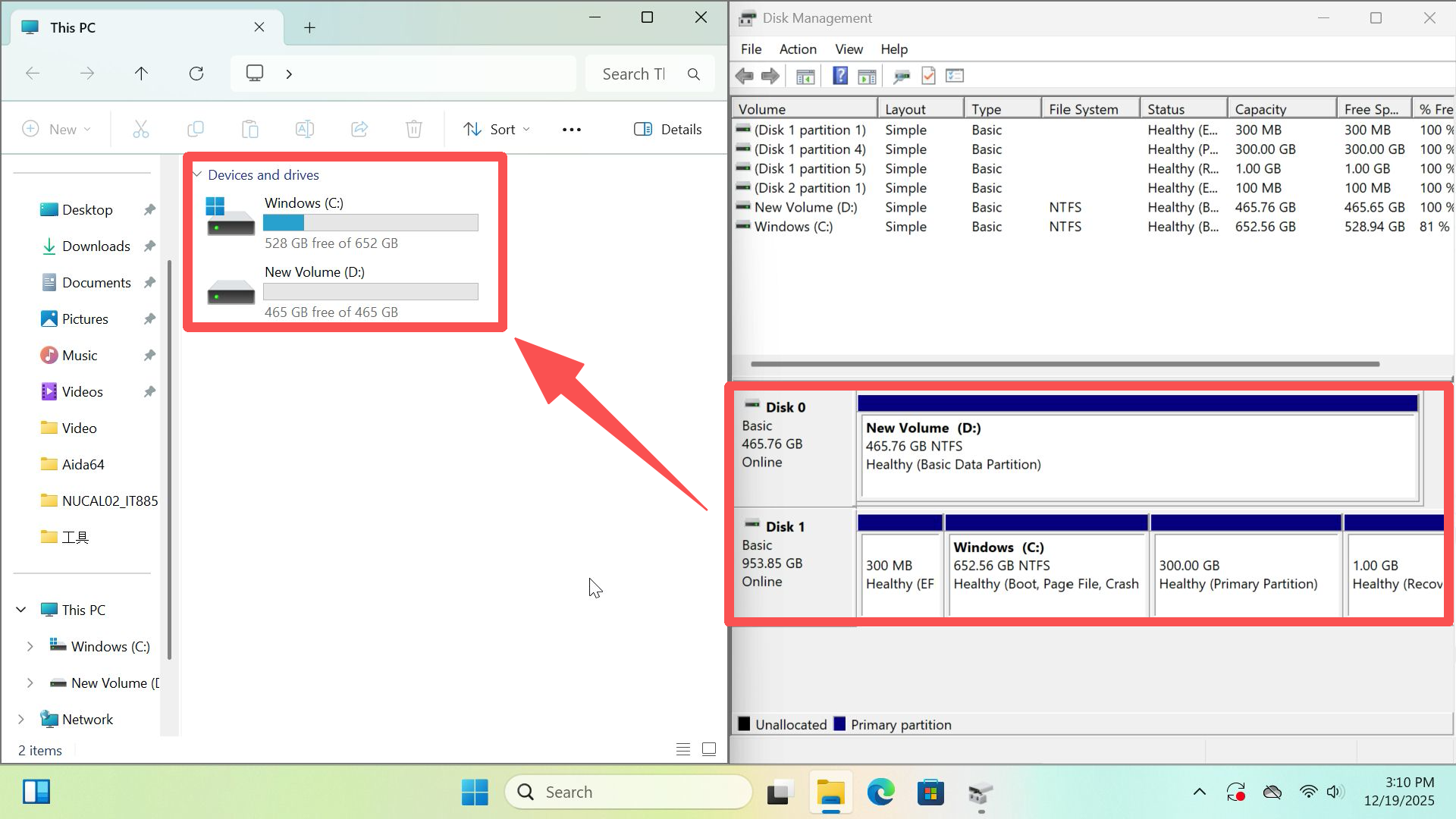

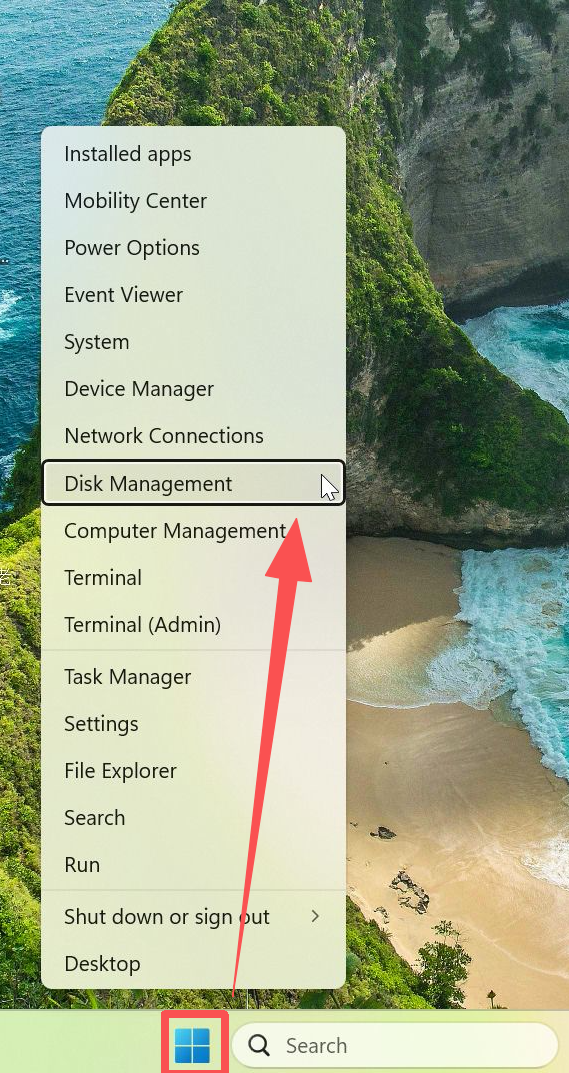

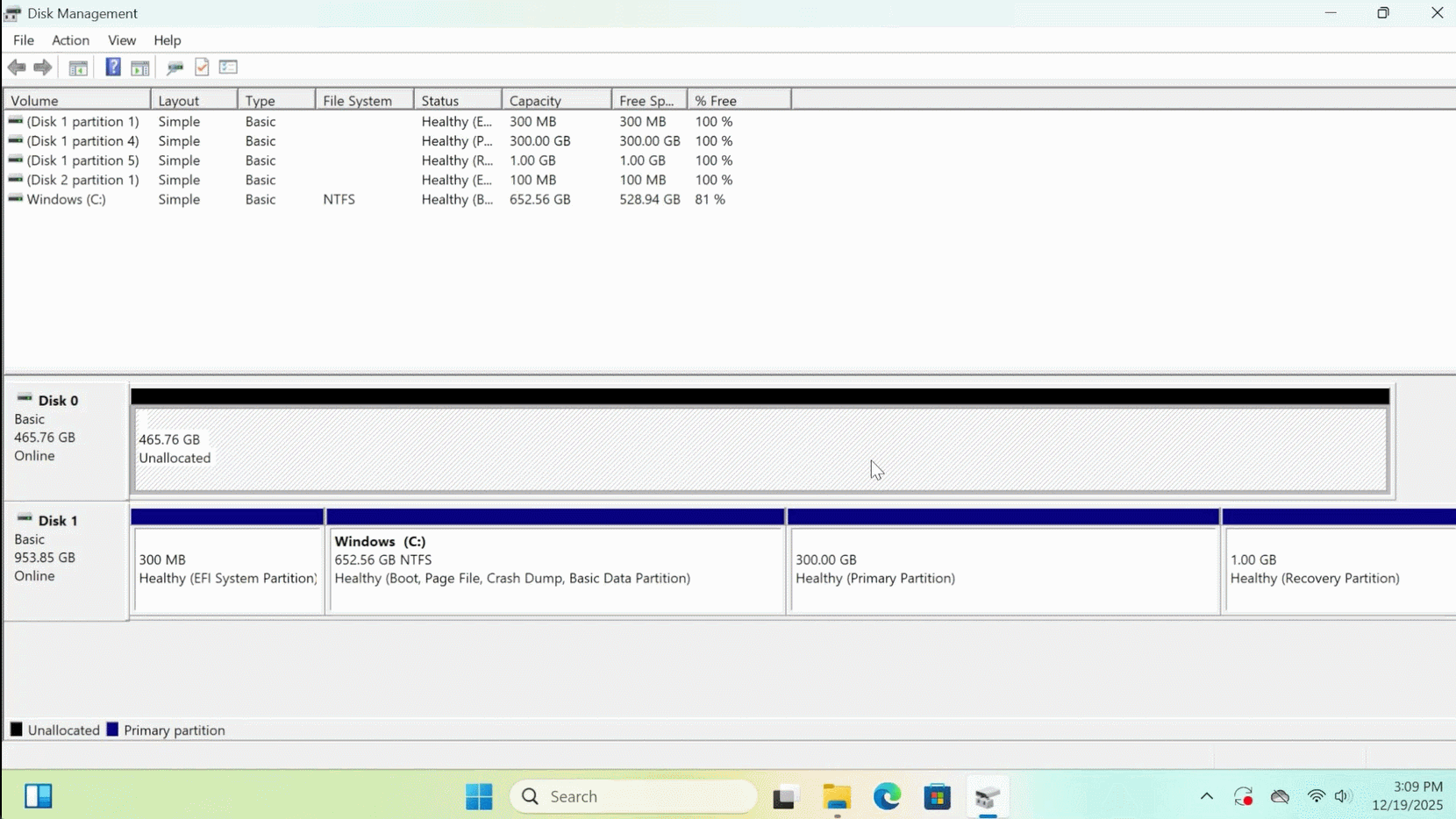

• Il disco rigido viene rilevato nel BIOS, ma non viene visualizzata alcuna nuova partizione nel sistema operativo. Ciò potrebbe essere dovuto al fatto che lo spazio sul disco appena installato non è stato formattato o non gli è stata assegnata una lettera di unità (ad esempio C:\, D:\, E:\). Fare clic con il pulsante destro del mouse sull'icona di Windows sulla barra delle applicazioni, selezionare Gestione disco, individuare il disco rigido appena aggiunto e procedere con la formattazione. I passaggi specifici sono i seguenti:
